art main

Nowe produkty HFT w ofercie firmy RYWAL-RHC

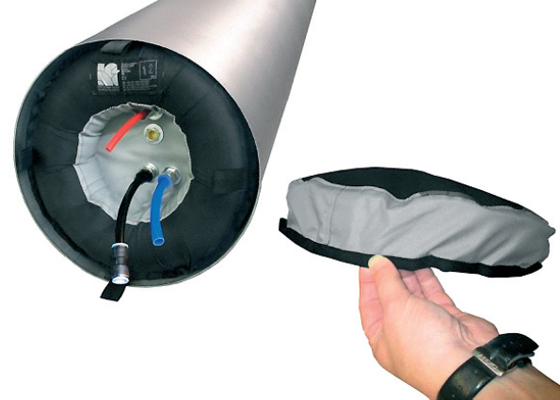

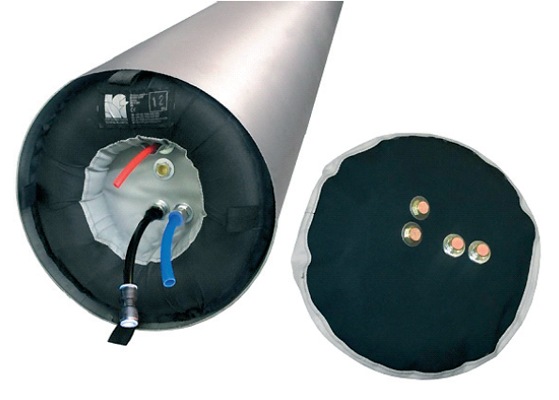

Przegrody jednostronne

Nowym produktem firmy Huntingdon Fusion Techniąu- es są przegrody jednostronne (jednoczęściowe), które mogą być stosowane wszędzie tam, gdzie grań spoiny musi być wykonana w osłonie gazu, a nie ma możliwości wykorzy­stania zapór tradycyjnych (podwójnych), np. przy wykony­waniu odgałęzień rurowych, kolanek o kącie ostrym, kopuł i spoin zamykających. Przegrody jednostronne dostępne są dla rur o średnicy od 150 do 2440 mm. Ich zaletę stanowi łatwość stosowania, szybkie pompowanie oraz wytrzyma­łość termiczna do 90°C.

Nowe przegrody wykonane są z materiałów, które za­pewniają bardzo dużą czystość gazu osłonowego, a także minimalne jego zużycie. Wyposażone są w przewód do na­dmuchiwania i dostarczania gazu osłonowego, przewód, którym można wprowadzić dodatkowy gaz (chłodzenie spo­iny lub dodatkowa osłona w przypadku spawania tytanu), a także w przyłącze systemu pomiarowego Weld Purge Monitors®. Przegroda pompowana jest gazem osłonowym, który wypełnia również przestrzeń wewnątrz rury, a jego nadmiar znajduje ujście poprzez odpowiednie otwory wen­tylacyjne w przegrodzie. Na obwodzie przegrody są roz­mieszczone 4 uchwyty, do których można przymocować linę lub drut i za ich pomocą usunąć przegrodę po procesie spa­wania. Zastosowanie tych przegród pozwala na szybkie utworzenie komory z gazem osłonowym wewnątrz rury w miejscu trudno dostępnym i umożliwia znaczne ograni­czenie kosztów w porównaniu z innymi sposobami.

art4 1 art4 2

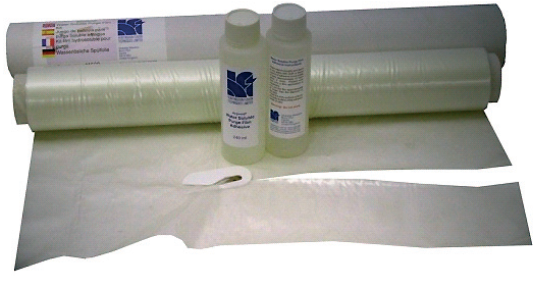

Weld Purge Film® - folia wodnorozpuszczalna

Systemy zabezpieczenia grani spoiny przy spawaniu rur zwykle wymagają zastosowania elementów dwuczęścio­wych (pompowane osłony, zatyczki dwustronne, krążki gumowe lub drewniane itp.), które mogą być instalowane wyłącznie wtedy, gdy możliwy jest dostęp z obu stron do złącza. W wielu przypadkach dostęp ten jest niemożliwy ze względu na ograniczenia konstrukcyjne. W odpowiedzi na pojawiające się zapotrzebowanie, firma Huntingdon Fusion Techniąues opracowała zestaw pod nazwą Argweld® Weld Purge Film®, wykonany z materiałów, które są rozpuszczal­ne w wodzie. Możliwe jest wytworzenie błony nieprzepusz­czalnej i komory zawierającej gaz osłonowy, która po za­kończeniu spawania może być zmyta wodą, lub usunięta w trakcie testowania rurociągu ciśnieniem hydrostatycznym. Folia wodnorozpuszczalna jest elementem, który może być łatwo zainstalowany, a nie musi być usuwany po procesie spawania, co ma szczególne znacznie w przypadku obsza­rów, gdzie nie ma takiej możliwości.

art4 4

Zastosowanie wyrobów firmy Huntingdon przy budowie fabryki chemicznej w Indiach

W porcie Mangalore w Indiach, w stanie Kamataka, zbu­dowano fabrykę przeznaczoną do wytwarzania 1,25 milio­na ton kwasu tereftalowego. Do budowy instalacji proceso­wej zastosowano dużą ilość rur wykonanych ze stali nie­rdzewnej, z tytanu, a także ze stopów tantalu. Realizację większości projektu powierzono firmie, która posiada po­nad 20-letnie doświadczenie w spawaniu stali nierdzewnej, stopów cyrkonu, tantalu i tytanu. Firma ta jest wieloletnim klientem firmy Weldwell Speciality Pvt Ltd z Bombaju, która jest głównym dostawcą dla indyjskiego przemysłu spawal­niczego.

art4 6 art4 7

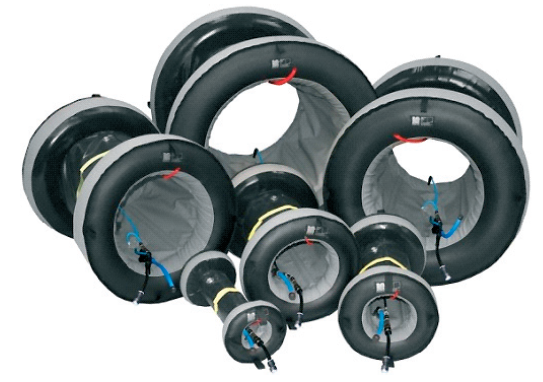

Rys. 1. Rozwiązanie QuickPurge®, zapewniające czystość grani spoiny przy spawaniu rur, składające się z pompowanych przegród połączonych rękawem

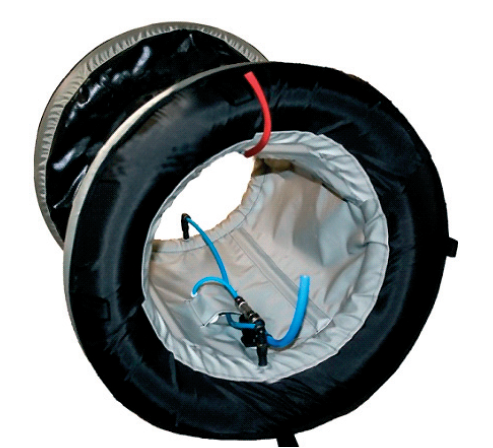

Rys. 2. Napompowany system zapewnienia czystości, wraz z całym osprzętem



W celu zapewnienia czystości wnętrza rury i zabezpie­czenia przed utlenieniem (barwy nalotowe), zastosowano rozwiązanie firmy Huntingdon Fusion Techniąues, zwane Quick Purge®, wraz z wyposażeniem dodatkowym oraz spe­cjalnym zaworem Purge Gate, umożliwiającym zmniejsze­nie zużycia gazu osłonowego. Quick Purge to system dwóch napełnianych gazem przegród w kształcie opony, połączo­nych rękawem. Do spawania na terenie budowanej fabryki chemicznej wybrano rozwiązanie, umożliwiające spawanie rur o średnicy od 800 do 1500 mm. Zawór Purge Gate pozwala na utrzymanie stanu napełnienia zapór nawet w przypadku, kiedy proces spawania nie jest prowadzony. Zapewnia to dobre uszczelnienie zabezpieczonego obszaru w czasie pomiędzy zmianami pracowniczymi lub nawet przez całą noc.

art4 5 art4 8

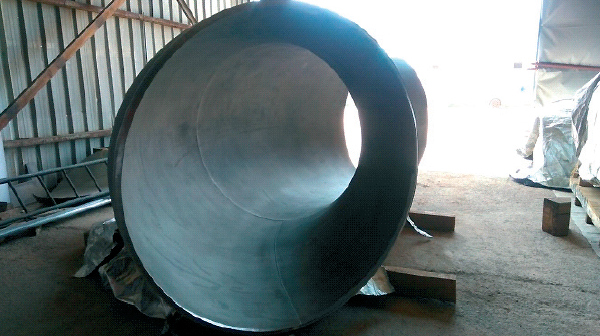

Rys. 3. Widok złącza doczołowego rur od strony grani; brak śladów utlenienia

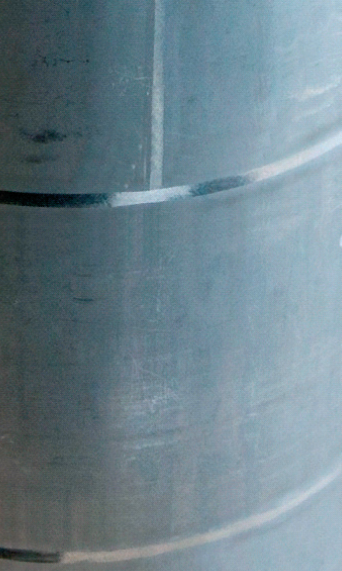

Rys. 4. Zbliżenie grani spoiny czołowej łączącej elementy z tytanu; brak śladów utlenienia

Złącza rur ze stali nierdzewnej wykonano z zastosowa­niem standardowego rozwiązania Quick Purge /, jednakże w przypadku złączy z tytanu stwierdzono nieznaczne utlenie­nie powierzchni. Dlatego po konsultacji z firmą Huntingdon zastosowano nowocześniejsze rozwiązanie, oznaczone jako QuickPurge II (rys. 1 i 2), wyposażone w dodatkowe dopro­wadzenia gazu osłonowego. Rozwiązanie to zapewniło uzyskanie całkowicie czystej powierzchni lica i grani spoiny czołowej rur wykonanych ze stopu tytanu (rys. 3 i 4).

LITERATURA

1. wikipedia.org/wiki/Karnaka

2. weldwell.com

3. huntingdonfusion.com Rozwiązanie QuickPurge®



Produkty HUNTINGTON oferowane przez RYWAL-RHC można znaleźć na naszej stronie tutaj.

pdf icon Artykuł do pobrania
