Rozwiązania zapewniające osłonę gazową grani złącza spawanego

art main

Rozwiązania w ofercie firmy RYWAL-RHC zapewniające wymaganą czystość.

Więcej…

art main

Rozwiązania w ofercie firmy RYWAL-RHC zapewniające wymaganą czystość.

Niedrogie jednokierunkowe zawory na określone warto­ści ciśnienia i przepływu gazu.

To niedrogie oprzyrządowanie zostało zaprojektowane i wytworzone dla natężenia przepływu gazu nie większego niż 7,5 litra/min oraz ciśnienia 0,5 bara. Dostępne są rów­nież zawory dla ciśnienia 1 bara i wyższego.

Ten zgrabny i nowoczesny zawór, nazwany „PurgeGate®”, sprawdza się w zastosowaniach wymagających kontrolowa­nia cieczy i gazów. Jego mały rozmiar i masa czynią go nie­zastąpionym zarówno w niewielkich rozwiązaniach, jak i ogromnych wielogłowicowych urządzeniach, gdzie występują spore wartości natężenia przepływu gazu, a przy każdej z gło­wic musi być zapewnione odpowiednio wysokie ciśnienie.

Zawory PurgeGate® znalazły swoje miejsce w przemy­śle spawalniczym, szczególnie do nadmuchiwanych zapór tworzących komorę gazową osłaniającą grań złącza w pro­cesie spawania rur.

Nastawione wartości natężenia przepływu i ciśnienia na regulatorach gazu mogą być zakłócone przez personel znaj­dujący się w pobliżu procesu spawania. Personel ten może zamienić regulator lub zmienić jego ustawienia, nie zdając sobie sprawy ze skutków swoich działań.

Rozerwanie nadmuchiwanej zapory podczas procesu spa­wania rur lub rurociągu spowoduje co najmniej kosztowne straty gazu osłonowego oraz czasu niezbędnego do prze­prowadzenia napraw.

Zapewnienie odpowiedniej jakości grani podczas spawa­nia rur

Jest niezwykle ważne, aby podczas wykonywania złączy rur ze stali nierdzewnych lub tytanu uzyskać spoiny pozba­wione barw nalotowych i wolne od porowatości, zarówno od strony lica, jak i grani. W celu uniknięcia barw nalotowych i porowatości w złączach spawanych, konieczne jest usunię­cie powietrza wokół obszaru spawania do poziomu, w któ­rym odsetek tlenu wynosi od 5 do 50 części na milion, zależ­nie od rodzaju metalu oraz rodzaju wykonywanej operacji.

Eliminacja powietrza z sąsiedztwa spoiny zarówno od strony wewnętrznej, jak i zewnętrznej musi odbywać się równocześnie. Od zewnątrz najlepszym do tego celu będzie osprzęt zwany „Weld Trailing Shield”. Od wewnątrz zaś - nadmuchiwane zapory do tworzenia komory gazowej.

Osprzęt Trailing Shield® zamontowany na głowicy spa­walniczej TIG/GTAW można obejrzeć pod linkiem: https:// youtu.be/9XlXBuY01iU; uwagę zwraca czystość zewnętrz­nej powierzchni po spawaniu.

Osprzęt Trailing Shields® jest lekki i spawacz łatwo go prowadzi wraz z palnikiem podczas spawania rur. Podczas stygnięcia spoiny, gorący metal jest chroniony przez krótką chwilę gazem obojętnym, najczęściej argonem, wypływa­jącym z ceramicznej końcówki dyszy palnika spawalnicze­go. W tym samym czasie osprzęt Trailing Shield®, który również został połączony z argonem, osłania gorący metal spoiny do momentu spadku temperatury do wartości, w której już nie nastąpi proces oksydacji, pozostawiając czystą i błysz­czącą powierzchnię spoiny. W międzyczasie wewnątrz rur dwie nadmuchane zapory utworzą szczelną komorę o dłu­gości ok. 10 cali (250 mm) po każdej ze stron rury.

art 6 2 art 6 3 art 6 4

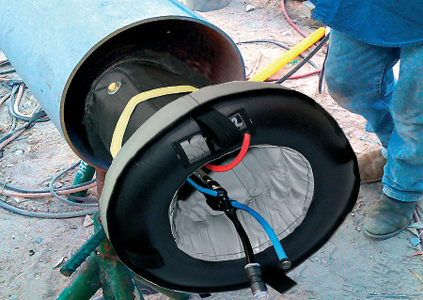

Fot. 1. QuickPurge® - typowy system pozwalający wytworzyć

komorę gazową wokół miejsca spawania

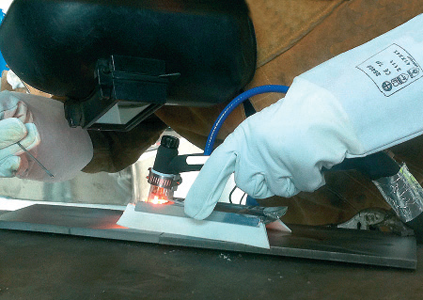

Fot. 2. Osprzęt Trailing Shield® chroniący obszar spawania

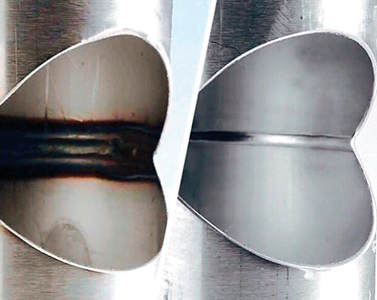

Fot. 3. Złącze wykonane bez osłony gazowej grani oraz złącze

spawane z osłoną grani



Argon wypiera powietrze przez sterownik Weld Purge Monitor®, który informuje kiedy zawartość tlenu w powie­trzu wyniesie poniżej 50 ppm. Wartość ta może być inna, w zależności od wymagań zawartych w technologicznej instrukcji spawania. Po uzyskaniu żądanej wartości, spawacz rozpoczyna proces łączenia rur.

Wykonywanie złączy spawanych bez zastosowania po­wyższych operacji ochraniających spoinę powoduje utratę właściwości antykorozyjnych i będzie skutkowało obecno­ścią nieakceptowalnych niezgodności spawalniczych.

Złącza cechujące się barwami nalotowymi i porowato­ścią narażają wykonawcę na dodatkowe koszty, ponieważ jest zmuszony zapewnić odpowiednią jakość połączeń, co w takiej sytuacji będzie związane z koniecznością zastoso­wania obróbki mechanicznej lub chemicznego trawienia. Takie operacje znacząco wydłużą czas wykonania i zmniejszą planowany zysk.

Produkty HUNTINGTON oferowane przez RYWAL-RHC można znaleźć na naszej stronie tutaj.

pdf iconArtykuł do pobrania

logo rywal rhc x13

RYWAL-RHC - oficjalny dystrybutor produktów Huntingdon Fusion Techniques HFT® w Polsce

Fot. 1. QuickPurge® - typowy system pozwalający wytworzyć

komorę gazową wokół miejsca spawania
