ABIMIG AT LW to nowa seria chłodzonych powietrzem uchwytów spawalniczych oferowanych przez ABICOR BINZEL. Typoszereg ten jest rozwinięciem cenionej przez użytkowników serii uchwytów z wymiennymi palnikami.

abimig1

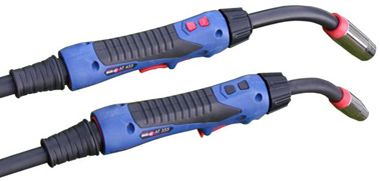

Rys. 1. Nowy uchwyt ABIMIG AT LW.

ABIMIG AT LW to przede wszystkim nowa rękojeść, zmieniona konstrukcja szyjki palnika i sposób jej mocowania oraz lekki przewód prądowy BIKOX LW pochodzący z serii ABIMIG GRIP LW. Typoszereg ten obejmuje pięć typów uchwytów o różnych parametrach prądowych.



ABIMIG

Średnica drutu

CO2
(Cykl 60%)

ArCO2
(Cykl 60%)

AT 155 LW

0,6 – 1,0

190

180

AT 255 LW

0,8 – 1,2

240

220

AT 305 LW

1,0 – 1,6

290

260

AT 355 LW

1,0 – 1,6

340

320

AT 405 LW

1,2 – 2,4

400

370

Tabela 1. Dane techniczne uchwytów serii ABIMIG AT wg EN 60974-7

Powyższa tabela ilustruje zakres obciążenia uchwytów serii ABIMIG AT LW. Należy podkreślić iż dane obciążalnościowe podawane są zgodnie z normą wg której budowane są uchwyty spawalnicze, co oznacza że parametry te, nie są wartościami granicznymi uchwytu spawalniczego. Znamionowy prąd spawania podany jest dla cyklu 60% (6min spawania, 4min przerwy) co jest ważnym parametrem gdyż masowo zalewające rynek tanie uchwyty pochodzące z importu najczęściej posiadają cykl pracy nie przekraczający 35%.

ABICOR BINZEL od dłuższego czasu w swoich produktach kładzie nacisk na aspekt zdrowia spawacza. Wprowadzone zmiany konstrukcyjne i zastosowanie super lekkiego przewodu BIKOX LW pozwoliło uzyskać idealne wyważenie uchwytu i jednocześnie zaliczyć uchwyty tej serii do najlżejszych na rynku.



abimig2

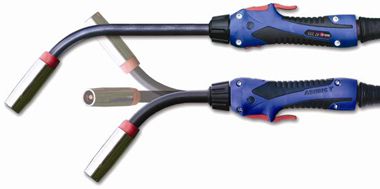

Rys. 2. ABIMIG AT 355 LW w różnej konfiguracji szyjki palnika.

Poprawa ergonomii uchwytów serii ABIMIG AT LW polega głównie na możliwości dopasowywania różnych palników (o różnej geometrii) do konkretnego zadania spawalniczego. Dzięki takiej możliwości system ABIMIG AT LW jest elastyczny. Spawacz podczas pracy, w szybki sposób, bez konieczności wyciągania drutu elektrodowego oraz użycia narzędzi, a nawet ściągania rękawic może wymienić palnik na inny, o geometrii i parametrach najlepiej spełniających wykonanie powierzonego zadania, niezależnie od wybranej pozycji spawania.



abimig3

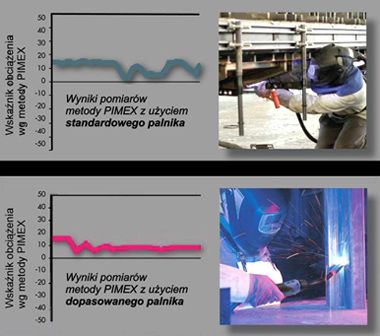

Rys. 3. Obciążenie mięśni przy użyciu palnika standardowego i dopasowanego wg metody PIMEX

Decydującym czynnikiem dla wygodnej i bezstresowej pracy jest geometria i położenie szyjki palnika. System uchwytów ABIMIG AT LW został gruntownie sprawdzony pod kątem wpływu na obciążenie spawacza. Do badań użyto metody PIMEX (PIcture Mixed EXposure). Wyniki badań potwierdziły, że opracowana konstrukcja pozwoliła zmniejszyć obciążenie układu mięśniowo-kostnego spawacza. Kolejne badania naukowe przeprowadzane na wydziale nauk sportowych Uniwersytetu w Giessen pokazały, że dzięki użyciu lekkiego przewodu BIKOX LW obciążenie mięśni spawacza znacząco zostało zredukowane.



abimig4

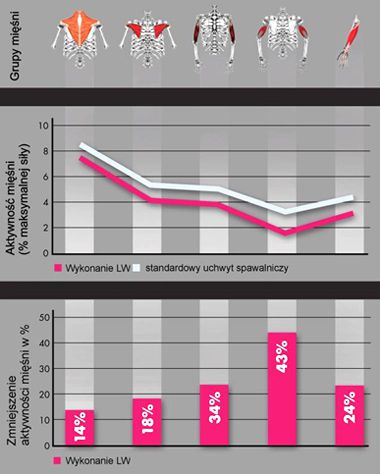

Rys. 4. Zmniejszenie obciążenia mięśni dzięki wykonaniu LW (Low Weight)

Bazując na sprawdzonych dwu komponentowych rękojeściach GRIP, ABICOR BINZEL opracował nową rękojeść do serii ABIMIG AT. Miękkie elementy rękojeści w obszarze chwytu oraz uniwersalny kształt sprawiają że uchwyt z tą rękojeścią świetnie pasuje do dłoni przy różnych technikach spawania. Kształt rękojeści odpowiedni jest dla spawaczy zarówno lewo jak i praworęcznych oraz dla tych którzy preferują rękojeści z przyciskami „od góry”. Oznakowanie uchwytu, wykonane zostało  w sposób zintegrowany z rękojeścią, nie ulega zniszczeniu w czasie  długotrwałej eksploatacji w trudnych warunkach umożliwiając tym samym szybką identyfikację uchwytu spawalniczego.

abimig5

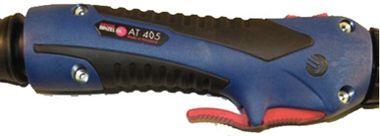

Rys. 5. Rękojeść uchwytu ABIMIG AT LW z widocznym długim przyciskiem

Standardowo uchwyty dostarczane są w wersji z długim przyciskiem, natomiast w opcji istnieje możliwość zamówienia uchwytu z przyciskiem krótkim. Rękojeść przystosowana jest również do wyposażenia w moduł UP/DOWN na grzbiecie.



abimig6

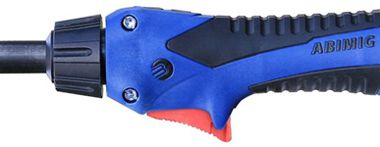

Rys. 6. Rękojeść z krótkim przyciskiem oraz nakrętka łącząca z osłoną przeciw rozpryskową

Wzorem sprawdzonych stoczniowych wersji uchwytów, nakrętka łącząca palnik z rękojeścią została wyposażona w specjalną wymienną osłonę zabezpieczającą przed przywieraniem rozprysku.

Przy tworzeniu nowych uchwytów, jednym z głównych zamysłów inżynierów ABICOR BINZEL, obok ergonomii pracy i funkcjonalności, było wyposażenie ich w części zamienne o dużej wytrzymałości, co w konsekwencji przekłada się  na trwałość całego uchwytu i zmniejszenie kosztu jego  eksploatacji.  Takie właśnie są uchwyty z serii ABIMIG AT LW. W odróżnieniu od serii uchwytów MB posiadają trzy, podstawowe części eksploatacyjne. Unikatowym rozwiązaniem jest duży, mosiężny i bardzo wytrzymały łącznik prądowy, który jednocześnie spełnia funkcję rozdzielacza gazu i mocowania dyszy. W zależności od preferencji użytkownika może być przystosowany do dyszy przykręcanej lub nasuwanej. Drugim elementem jest miedziana dysza gazowa, dodatkowo chromowana. Jej charakterystyczną cechą jest solidna izolacja, dzięki której nie ma potrzeby stosowania izolatora jako elementu wymiennego. Dysza gazowa występuje w wersji przykręcanej lub nasuwanej. Trzecim, elementem w standardzie jest chromowo cyrkonowa końcówka prądowa (CuCrZr) zapewniająca długą żywotność i poprawną pracę.



abimig7

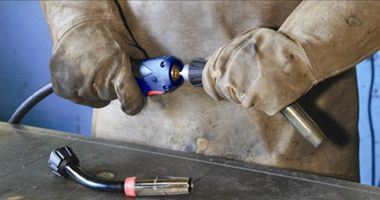

Rys. 7. Wymiana palnika podczas pracy.

Wyżej przedstawiony, nowy i zdecydowanie wytrzymalszy standard części zamiennych zastosowany w nowych uchwytach ABIMIG AT LW, sprawia, że użytkownik otrzymuje wysokowydajny i wytrzymały uchwyt spawalniczy, który zarazem jest tani w eksploatacji przez brak konieczności częstej wymiany części eksploatacyjnych. Ponadto odbiorca ma gwarancję, że dostarczane części w nowym standardzie są oryginalnym wyrobem firmy ABICOR BINZEL, co w zasadniczy sposób przekłada się na właściwą pracę całego uchwytu oraz uzyskiwanie odpowiedniej jego wydajności.



abimig8

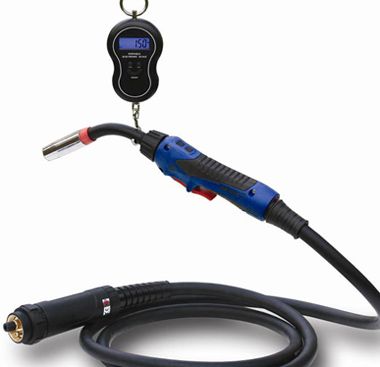

Rys. 8. Lekki uchwyt ABIMIG AT 355 LW

Koszt eksploatacji uchwytu to przede wszystkim częstość oraz czas wymiany części szybkozużywających się.  Dlatego też ważnym elementem, o którym należy wspomnieć w przypadku nowych, chłodzonych powietrzem uchwytów ABIMIG AT LW jest dzielony prowadnik drutu. Składa się on z odcinka znajdującego się w przewodzie prądowym oraz krótkiego odcinka umieszczonego w szyjce palnika. Właśnie ten krótki odcinek prowadnika drutu, zakończony specjalnym łącznikiem pozwala zaoszczędzić dużo czasu w przypadku zapchania się go. Wymianie bądź też wyczyszczeniu podlega bowiem tylko ten krótki odcinek. Odbywa się to poprzez szybkie odkręcenie palnika, dzięki czemu nie ma nie ma konieczności wymiany całej spirali i odłączania uchwytu. Dodatkowe praktyczne zalety jakie wynikają z zastosowania dzielonego prowadnika to możliwość szybkiej wymiany palników o różnych długościach bez konieczności wymiany całego prowadnika drutu oraz brak naprężeń przenoszonych na cały prowadnik, na skutek obrotu szyjki palnika.



abimig9

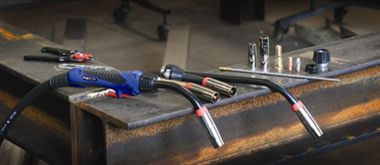

Rys. 9. ABIMIG AT 355 LW z zestawem szyjek i części

Wymienione powyżej, gwarantowane cechy nowych uchwytów z serii ABIMIG AT LW sprawiają, że użytkownik otrzymuje wysokiej jakości i wytrzymały uchwyt spawalniczy, którego koszt eksploatacji w rzeczywistości jest bardzo niski.

Elastyczność uchwytów serii ABMIG AT LW to nie tylko możliwość szybkiej wymiany szyjek palnika. To przemyślany u podstaw system konfiguracji uchwytów, już na etapie zamówienia. Uchwyt spawalniczy jest narzędziem bardzo spersonalizowanym, różni spawacze posiadają różne preferencje konfiguracji. Jedni preferują długi przycisk inni krótki, jedni przegub kulowy inni zaś sprężynę, takie przykłady można mnożyć. Uchwyty serii ABIMIG AT LW dostępne są w czterech bazowych grupach zamówieniowych - BASIC, COMBI, VARIO oraz FREE STYLE.

BASIC to 5 typów kompletnych uchwytów o różnych parametrach obciążeniowych dostępnych w 3 długościach (3m, 4m, i 5m) co daje łącznie 15 kompletnych uchwytów w wersji podstawowej.

COMBI to z kolei możliwość kombinowania różnych szyjek palnika z różnymi pakietami przewodów. Np.  solidny pakiet przewodów ABIMIG AT 355 LW z lekką szyjką palnika ABIMIG AT 255 LW co daje łącznie około 150 różnych wersji uchwytów.

VARIO to możliwość pełnej konfiguracji uchwytu począwszy od typu palnika a kończąc na rodzaju wtyku. Innymi słowy VARIO to możliwość kombinowania wszystkich  skatalogowanych części. Stworzenie tak przemyślanego systemu owocuje krótkim czasem realizacji i stabilną ceną spersonalizowanej wersji uchwytu. Dzięki systemowi VARIO możliwe jest kombinowanie ponad 500 różnych wersji uchwytów.

Wszystkie inne wersje uchwytów których nie da się skonfigurować wg powyższych znajdują się w grupie FREE STYLE. Są tu wszystkie wersje specjalne opracowane na indywidualne zapytania klientów takie jak szyjki palników o nietypowej geometrii (np. dłuższe lub zagięte pod niestandardowym kątem), specjalne dysze gazowe zawężane do spawania w wąskich szczelinach i inne.





Źródło:

abicor binzel logo

ABICOR BINZEL
Technika Spawalnicza Sp. z o.o.
