Osłona gazowa grani spoiny

Rozwiązania w ofercie firmy Rywal zapewniające wymaganą czystość.

Firma Rywal-RHC Sp. z o. o. od 30 lat specjali­zuje się w oferowaniu technologii, towarów i urządzeń wy­korzystywanych w procesach łączenia i cięcia materiałów. Obecnie w ofercie znajdują się najnowsze rozwiązania firmy Huntingdon Fusion Techniques, która dostarcza urzą­dzenia zapewniające osłonę gazową grani spoiny, umożli­wiające uzyskanie wymaganej wysokiej czystości tego obszaru. Rozwiązania te przedstawiono poniżej.

Korzyść z lepszych spoin w złączach rurowych w prze­myśle spożywczym

W przypadku złączy spawanych rur stosowanych w prze­myśle spożywczym kluczowe jest to, aby były one wolne od śladów utlenienia i odbarwień. Silnie utlenione spoiny mogą tworzyć karb wewnątrz rury i stanowić zaporę, w któ­rej z czasem będzie się gromadzić i zanieczyszczać trans­portowany produkt. Aby zapobiec temu zjawisku, niezbęd­ne jest przeprowadzanie pomiarów poziomu tlenu przed, w trakcie i po spawaniu.

Jednym ze sposobów pomiaru poziomu tlenu jest użycie miernika typu Weld Purge Monitor®. Takim urządzeniem jest PurgEye® 100, dostępny w Polsce za niewielkie pienią­dze w ofercie firmy Rywal-RHC. PurgEye® 100 eliminuje wszelkie wątpliwości dotyczące poziomu tlenu, zapewniając dokładne od­czyty od poziomu atmosferyczne­go do 100 części na milion (ppm).

PurgEye® 100 posiada czytelny ekran LCD z wyświetlaczem o wysokości 24 mm i wskazaniem dotyczącym stanu baterii. Gdy miernik nie jest używany, przełą­cza się w automatyczny tryb uśpienia, aby oszczędzać czas pracy baterii. PurgEye® 100, oznaczony symbolem IP65, po­siada szczelne przyciski, funkcje kalibracji automatycznej, szczelne zamknięcie sondy, pasek na nadgarstek / szyję mocowanie statywu. Czujnik o długiej żywotności zapew­nia około 18 miesięcy pracy, zanim będzie wymagał zmian.

Miemik Weld Purge Monitor® w terenie i przemyśle petrochemicznym

Spawanie w przemyśle petrochemicznym obejmuje pra­ce w rafineriach oraz zakładach wytwarzających benzynę i produkty na bazie ropy naftowej, a także chemikalia oraz inne wyroby. Wykonywane złącza spawane rur w powyż­szych zastosowaniach stanowią kluczowy aspekt, a instala­cje rurociągów muszą być oczyszczane kosztownym gazem - argonem, w celu zmniejszenia poziomu tlenu wokół złą­cza poniżej 100 ppm.

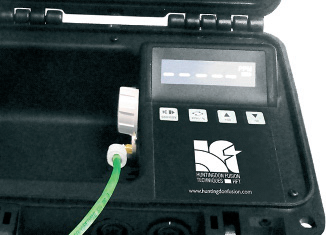

W związku z wyzwaniem jakie stanowi spawanie w tere­nie, dla przemysłu petrochemicznego zaprojektowano mier­nik Weld Purge Monitor®, dostępny w Polsce w ofercie fir­my Rywal-RHC. Rozwiązanie terenowe PurgEye® Site jest miernikiem tlenu umieszczonym w bezpiecznej, wodosz­czelnej i odpornej na kurz, bardzo wytrzymałej walizce.

PurgEye® Site posiada nową konstrukcję, szybko reagu­jący czujnik o długiej żywotności i jest wyposażony w moduł PurgeNet ™, który umożliwia połączenie z różnym osprzę­tem np. (automat spawalniczy). Połączenie umożliwia kon­trolę automatu w zależności od poziomu tlenu, aby zapo­biec spawaniu, jeśli jego poziom jest zbyt wysoki. Purge­Net ™ może być również połączo­ny z systemem sygnalizacji świetl­nej i wskaźnikiem temperatury.

Korzystając z PurgEye® Site, spawacze są w stanie wykonać spo­iny wolne od śladów utlenienia i odbarwień bez względu na panu­jące warunki. Korzystanie z mier­nika Weld Purge Monitor® elimi­nuje również wątpliwości dotyczą­ce poziomu tlenu i oszczędza znaczne koszty, zapobiegając stra­tom argonu.

Korzyści stosowania Accu-Freeze™ dla zdrowia i bez­pieczeństwa podczas naprawy pracujących rurociągów

W budynkach użyteczności publicznej, fabrykach, zakła­dach produkcyjnych, elektrowniach, hotelach, obiektach sportowych, stadionach, blokach mieszkalnych i wszystkich komercyjnych konstrukcjach mogą znajdować się instala­cje rurowe, na przykład systemy spryskiwaczy, które są wy­pełnione wodą lub innymi płynami i w przypadku najmniej­szych napraw muszą być całkowicie opróżnione. Takie dre- nażowanie pochłania czas, pieniądze związane z utratą me­dium, skutkuje również opóźnieniami i kosztami dotyczą­cymi ponownego uruchomienia instalacji.

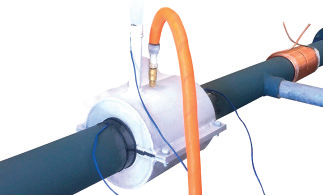

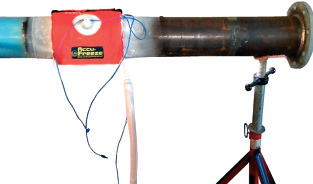

Obecnie naprawy można przeprowadzać in-situ przy uży­ciu systemu Accu-Freeze ™, który sprawdzi się w przypad­ku metalowych i polimerowych rur o średnicy nawet do 12", tworząc lodowe przegrody po obu stronach miejsca, w któ­rym odbywa się naprawa, bez konieczności opróżniania ca­łej instalacji. Powyższe rozwiązanie jest dostarczane w Pol­sce przez firmę Rywal-RHC.

Niedawno zainstalowano system Accu-Freeze™ klien­towi, który wykonuje naprawy instalacji rurowych dla wiel­kiej sieci apartamentowców. Przy pracach w terenie dostęp do miejsca naprawy był bardzo ograniczony ze względu na dość niskie położenie rur - od 6" do 8" od ziemi. Ponadto na jednym końcu rury znajdował się manometr, a na drugim -1000 li­trowy zasobnik ciepłej wody, panująca w rurze wynosiła około 38°C. Wokół rur­ki ze stali węglowej o średnicy 2" owinięto miedzianą cewkę o gru­bości 6mm między zasobnikiem gorącej wody, a miejscem napra­wy. Procedurę zamrażania prze­prowadzono stosując system Accu-Freeze™ podłączony do zbiornika ciekłego azotu (LN2). W ciągu 50 minut utworzono solidną lodową zaporę blokującą przepływ z zasobnika, umożliwiając tym samym wycięcie i wymianę odcinka rury. Po naprawie, zapora lo­dowa została rozmrożona w sposób naturalny, a instalacja ponownie zaczęła działać.



Miej „oko” na kluczowe spoiny

Zabezpieczanie grani poduszką gazową jest czynnością wiążącą się z usuwaniem tlenu z sąsiedztwa spoiny przed, podczas i po spawaniu metali, takich jak stal nierdzewna, tytan, cyrkon i stopy niklu. Bez zabezpieczenia grani po­duszką gazową spoina będzie utleniona i przebarwiona, co może prowadzić do utraty odporności na korozję i niedo­skonałości metalurgicznych.

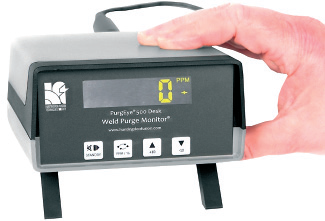

Do dokładnego odczytania poziomu pozostałości tlenu wewnątrz rury, komory spawalniczej lub obudowy podczas zabezpieczania grani poduszką gazową, firma Rywal-RHC oferuje w Polsce szeroką gamę mierników Weld Purge Monitors, pasujących do każdego rozwiązania i na każdą kieszeń. Rozwiązanie PurgEye® Desk, jest idealne do sto­sowania w przypadku komór i obudów spawalniczych, z or­bitalnymi urządzeniami spawalniczymi lub innymi automa­tycznymi systemami spawania.

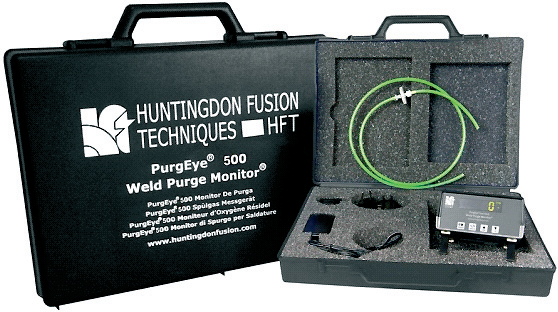

Firma Rywal-RHC zapewnia: „PurgEye® Desk zastępu­je starsze rozwiązanie PurgEye® 500, wprowadzając nowe funkcje. Jedną z największych nowości jest rewolucyjny PurgeNet™, pozwalający na połączenie kilku osprzętów i kontrolowanie procesu spawania poprzez miernik Weld Purge Monitor® w zależności od poziomu wykrytego tlenu”. PurgeNet™ może kontrolować różne urządzenia spa­walnicze zarówno orbitalne, jak i inne automaty, włączając i wyłączając je, w zależności od poziomu tlenu. PurgeNet™ łączy się także z innym osprzętem biorącym udział w zabezpieczaniu grani poduszką gazową, np. z urządze­niem alarmowym, które uaktywnia się podczas spawania w przypadkach narastania lub spadku poziomu tlenu”.

Natychmiastowe i efektywne blokady rur dzięki niskoprofilowym zatyczkom

Istnieje wiele wymagań dotyczących sposobu zatykania i blokowania rur w poszczególnych branżach, takich jak przemysł nafty i gazu, budownictwo, instalacje sanitarne, przemysł stoczniowy, energetyczny, górnictwo itp. Bloka­dy stosowane są podczas prac naprawczych, testów szczel­ności, operacji zabezpieczania grani poduszką gazową i po­wstrzymywania zanieczysz­czeń przed wniknięciem do wnętrza rur. Zanieczyszczenia są jednym z głównych proble­mów podczas operacji łącze­nia rur.

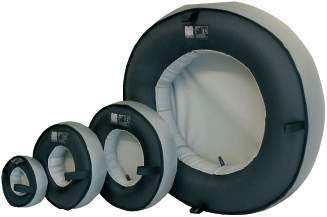

Celem dopasowania rozwiązań do wszystkich zastoso­wań na rynku dostępna jest szeroka gama mechanicznych i nadmuchiwanych przegród oraz zatyczek (Pipestoppers®). Niskoprofilową zatyczkę (Low Profile Stopper) można sto­sować tam, gdzie niewystarczająca długość rury uniemożli­wia wykorzystanie zatyczek typu cylindrycznego lub kuli­stego.

Firma Rywal-RHC zapewnia: „Niskoprofilową zatyczka może zostać umieszczona na zakończeniu rury, znajdują­cym się bezpośrednio na zgięciu lub wewnątrz odlewanego kołnierza. Inne zastosowania obejmują zablokowanie koń­ców rury w celu utrzymania wewnątrz gazów lub do po­wstrzymania zanieczyszczeń i szkodników. Niskoprofilowe zatyczki zastosowane pionowo podczas prac przy turbinie parowej w elektrowni jądrowej powstrzymywały wpadanie odprysków i wiórów oraz narzędzi do wnętrza rurociągu, co pozwalało na unikanie niebezpiecznych zdarzeń, a także na odzyskiwanie upuszczonych przedmiotów”.

Wyprodukowane z twardej, wytrzymałej tkaniny, dostęp­ne w rozmiarach od 6 do 88"(150-235 mm) zapewniają do­skonałą przyczepność wewnątrz rury, dzięki skutecznemu szczelnemu mocowaniu.

Każda niskoprofilowa zatyczka wypo­sażona jest w standardowy zawór Schra- dera połączony z przewodem o długości 1,2 m i jest łatwo nadmuchiwalna przy pomocy pompki nożnej lub sprężarki.



Ponadto zatyczka jest odporna na wysoką temperaturę - do 90° C (194° F).

Oferowane są następujące rodzaje zatyczek:

• Cylidryczne lub kuliste: stanowiące łatwy sposób na zatrzymanie przepływu gazu lub cieczy wewnątrz rur i przewodów. Dostępne o średnicy do 96" (2.440 mm). Zatyczki te mogą być również produkowane z powłoką odporną na temperaturę do 300° C (572° F).
• Zatyczki PetroChem®: wyprodukowane z wysokiej jako­ści lateksu, służą do blokowania rur zawierających gazy węglowodorowe i ciecze.
• Nadmuchiwane gumowe przegrody (Inflatable Rubber Plugs): szeroki zakres średnic, twardy i wytrzymały mate­riał, odporne na działanie węglowodorów i innych chemi­kaliów, do zastosowań wysokociśnieniowych, o długiej żywotności.

Mechaniczne zatyczki i przegrody oferowane przez fir­mę Rywal-RHC stosuje się do wykonywania instalacji prze­mysłowych i domowych, systemów odprowadzania wody oraz działań przybrzeżnych. Mogą być stosowane we wszyst­kich rodzajach rur i innych obiektów, w których znajdują się otwory do uszczelnienia lub zablokowania.



Firma Rywal-RHC dostarcza także systemy zamrażania rur, które wytwarzają lodowe zapory wewnątrz rur, aby zatrzymać przepływ cieczy, dzięki czemu konserwacja może być prze­prowadzona na zaworach itp. Technika ta pozwala uniknąć całkowitego opróżnienia medium z instalacji rurociągowej, co może oszczędzić spore koszty, jeżeli medium tym będzie pod­grzana woda lub drogie płyny petrochemiczne. Zamrażanie może odbywać się zdalnie, co jest doskonałym rozwiązaniem dla personelu pracującego w elektrowni jądrowej.

Produkty HUNTINGTON oferowane przez RYWAL-RHC można znaleźć na naszej stronie tutaj.
