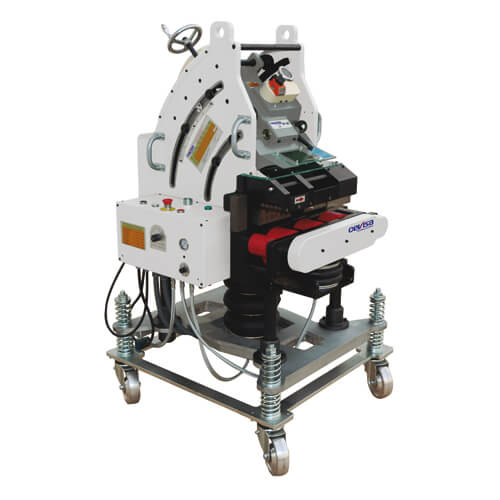

| Model | CHP-60G |
| Moc urządzenia | 4 kW |
| Ciśnienie pneumatycznego systemu mocującego i pozycjonującego | 4 bar |
| Głowica frezująca | Ø80 x 7Z |
| Liczba wkładek z węglików spiekanych | 7 |
| Maksymalna prędkość ukosowania | 0,67 m/min |
| Maksymalna szerokość ukosowania materiału przy przejściu wielokrotnym | 60 mm |
| Maksymalna, jednorazowa szerokość ukosowania | 28 mm (dla kąta 20°) |
| Minimalna grubość ukosowania blachy | 10 mm |
| Minimalna szerokość ukosowanej blachy | 100 mm |
| Minimalna długość ukosowanej blachy | 250 mm |
| Maksymalna grubość ukosowanej blachy | 100 mm |
| Masa własna urządzenia | 800 kg |
| Zakres kątów ukosowania | 15°-70° |
| Numer katalogowy | 94 60 000023 |
| Kąt | 1 przejście | 2 przejście | 3 przejście | 4 przejście | 5 przejście | 6 przejście | 7 przejście | |||||||
| A | B | A | B | A | B | A | B | A | B | A | B | A | B | |
| 20° | 7 (7) | 21 | 2 (9) | 26 | 2 (11) | 32 | 2 (13) | 38 | 1 (14) | 41 | 1 (15) | 44 | 1 | 47 |
| 25° | 8 (8) | 19 | 4 (12) | 28 | 3 (15) | 35 | 3 (18) | 43 | 2 (20) | 47 | 1 (21) | 50 | 1 | 52 |
| 30° | 10 (10) | 20 | 5 (15) | 30 | 4 (19) | 38 | 3 (22) | 44 | 2 (24) | 48 | 2 (26) | 52 | 2 | 56 |
| 35° | 10 (10) | 17 | 5 (15) | 26 | 4 (19) | 33 | 3 (22) | 38 | 2 (24) | 42 | 2 (26) | 45 | 2 | 49 |
| 37,5° | 10 (10) | 16 | 6 (16) | 26 | 4 (20) | 33 | 3 (23) | 38 | 3 (26) | 43 | 2 (28) | 46 | 1 | 48 |
| 40° | 10 (10) | 16 | 6 (16) | 26 | 4 (20) | 32 | 3 (23) | 36 | 3 (26) | 41 | 2 (28) | 44 | ||
| 45° | 10 (10) | 14 | 6 (16) | 23 | 4 (20) | 29 | 3 (23) | 33 | 3 (26) | 37 | 3 (29) | 41 | ||
| 50° | 10 (10) | 13 | 6 (16) | 21 | 4 (20) | 26 | 3 (23) | 30 | 3 (25) | 33 | 2 (27) | 36 | 2 | 38 |
Tabela ukosowania dla stali zwykłych i stopowych o wytrzymałości na rozciąganie Rm do 800 MP a
A – szerokość ukosowania jednorazowa (całkowita)
B – głębokość ukosowania
