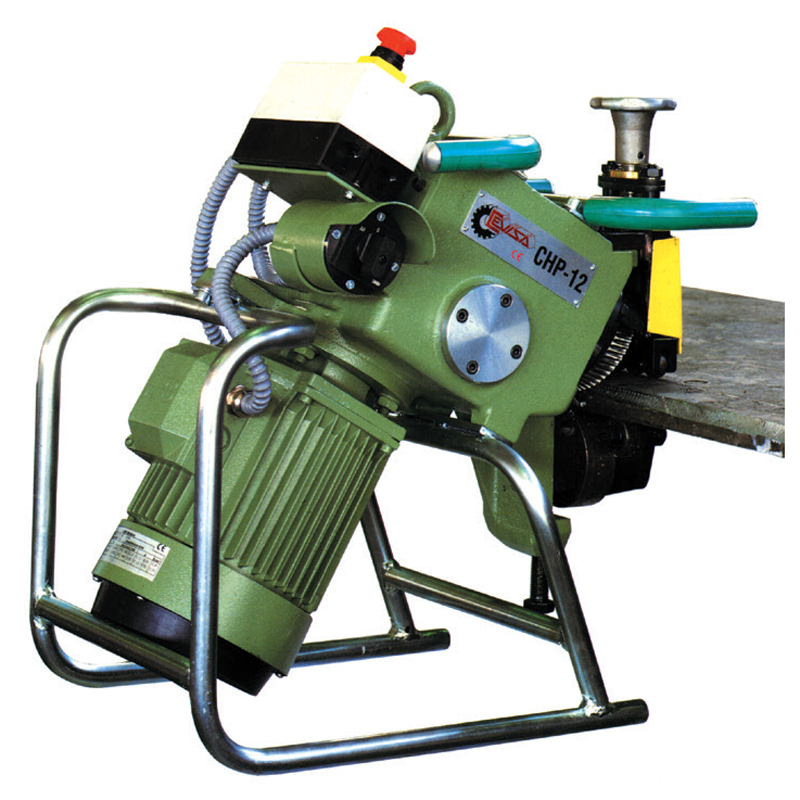

Więcej… Zobacz wszystkieModel | CHP-12 | CHP-12 INV |
Moc urządzenia | 2,2 kW | 2,2 kW |
Maksymalna, jednorazowa zdolność ukosowania materiału o wytrzymałości na rozciąganie Rm=392 MPa | 12 mm | 12 mm |
Minimalna grubość ukosowanej blachy | 6 mm | 6 mm |
Maksymalna grubość ukosowanej blachy | 40 mm | 40 mm |
Szybkość ukosowania na minutę | 2,6 m | 2,6 m |
Minimalna średnica rur | Ø100 mm | Ø100 mm |
Masa własna urządzenia | 65 kg | 65 kg |
Numer katalogowy | 94 60 000012 | 94 60 000015 |
Maksymalna szerokość ukosowania podczas pojedynczego przejścia wynosi W=6 mm dla materiału o wytrzymałości na rozciąganie Rm= 392 MPa. Jeżeli obrabiany materiał posiada większą wytrzymałość na rozciąganie Rm, zdolność ukosowania maleje.
Aby uzyskać większą szerokość ukosowania w wytrzymalszym materiale można zastosować ukosowanie w dwóch przejściach. Pierwsze powinno stanowić 2/3 wymaganej wartości.
Wytrzymałość na rozciąganie Rm jest podana w ateście fabrycznym obrabianej stali.
Należy wziąć pod uwagę, że krawędzie blachy po cięciu gazowym zazwyczaj posiadają większą wytrzymałość ze względu na proces podgrzewania i schładzania.
W przypadku nie zastosowania się do powyższych uwag elementy napędu oraz frez mogą ulec uszkodzeniu bądź przedwczesnemu zużyciu.
STAL WĘGLOWA max Rm 392 MPa
Tabela pojedynczego ukosowania | ||
α | CHP-12/INV | |
W [mm] | d [mm] | |
22,5° | 12 | 11 |
30° | 12 | 10 |
35° | 12 | 9,5 |
37,5° | 12 | 9 |
45° | 12 | 8,5 |
STAL NIERDZEWNA / STOPOWA max Rm 490 MPa
Tabela pojedynczego ukosowania | ||
α | CHP-12/INV | |
W [mm] | d [mm] | |
22,5° | 6 | 5,5 |
30° | 6 | 5 |
35° | 6 | 5 |
37,5° | 6 | 4,5 |
45° | 6 | 4 |
